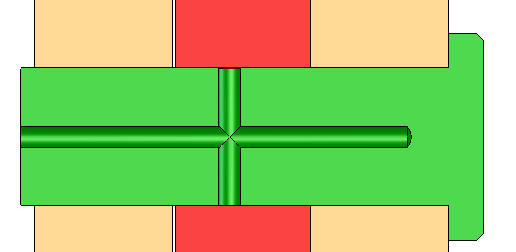

Sur une pelleteuse, les
liaisons pivots situées sur les bras de levage sont réalisées sans
coussinets, ni roulements. La vitesse de glissement est très faible, la
charge très importante. Pour réduire la pression sur les paliers, il
convient d'avoir la surface en contact la plus grande possible. Le
frottement est diminué par un graissage régulier de tous les axes.
|
| |
 |
| VI.
2. Palier sur coussinet. |
|
| Le choix se
fait pour l'essentiel en fonction du facteur PV. P est la pression qui
s'exerce sur le palier en Mpa, V le glissement en m/s. Sous faible charge,
la vitesse de glissement peut être importante. Les valeurs ci dessous sont
indicatives, et proviennent d'un même fabricant. |
 |
Coussinet polymère.
Fonctionnement à sec, sous faible charge. PVmaxi = 0,1 |
 |
Coussinet en
bronze. Forte charge sous faible vitesse. Avec ou sans lubrification.
Vitesse maxi. 10m/S. Pression maxi. 10Mpa. PVmaxi=10 |
|
|
|
 |
Coussinet en
métal fritté auto-lubrifié. Forte charge sous faible vitesse. Sans
lubrification.
Vitesse maxi. 2,5m/S. Pression maxi. 40Mpa. PVmax=2,8 |
| VI. 3. Palier
lisse sous pression d'huile. |
|
 |
Exemple de la
lubrification sous pression d'huile des paliers d'un moteur. 1. Carter
inférieur du réservoir d'huile
2. Crépine d'aspiration
3. Pompe à huile
4. Filtre à huile
5. Manomètre de pression
6. Thermomètre
7. Graissage des paliers de vilebrequin
8. Conduits percés dans le vilebrequin
9. Arrosage des pistons
10. Graissage des paliers du turbocompresseur
11. Graissage des paliers d'arbre à cames |
 |

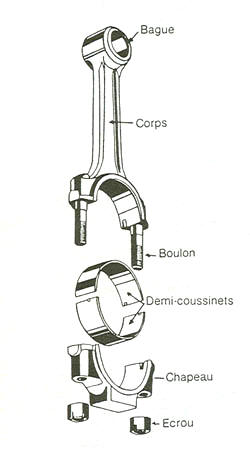

Détail du montage des
coussinets sur le bielle. |
