II. Système came.

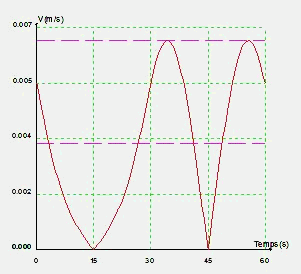

Caractéristique cinématique.
Caractéristique Mécanique.
|
II. Système came. |
Caractéristique cinématique. |
Caractéristique Mécanique. |
|
|
|
|
On remarque que la vitesse du coulisseau est variable et change de sens. L’effort peut être très important au voisinage du PMH. La taille de la came est liée à la course nécessaire.
II. 1. Réversibilité.
Le système est partiellement réversible dans certaines positions de la came : C’est utilisé dans les moteurs hydrauliques ( pelleteuse), mais il faut au moins 3 pistons hydrauliques répartis radialement pour faire tourner la came. Quand la came est utilisée pour un serrage (étau Primafix), il ne faut pas se trouver dans la zone de réversibilité, sous peine d’un bridage insuffisant de la pièce à maintenir.
 |
II. 2. Domaine d’utilisation : Moteur hydraulique. Distribution d’un moteur thermique. Système de serrage rapide. Tour à décolleter. Généralement course faible. Quelques mm à quelques cm. Les cadences peuvent être élevées mais le changement de sens du coulisseau pose un problème. Il faut généralement un ressort, mais l’inertie des pièces ne permet pas toujours le retour suffisamment rapidement. La came peut tourner à 6 000tr/min. ( formule 1 : 10 000tr/min) Rendement moyen : 35%.
|
