IV. PRECISION DU GUIDAGE ET ARC-BOUTEMENT.

Voir TP 5-b. Guidage en translation.

L'ennemi d'une bonne translation est l'arc-boutement, pour l'éviter, il faut que :

  • Le coefficient de frottement ne soit pas trop important.
  • La longueur de guidage soit suffisante : L>2,5 D.
  • L'effort exercé sur la liaison soit situé près de l'axe : A<L/2f. (f coef.de frot.).
  • L'ajustement soit adapté.





Ajustement et guidage.

Plus l'ajustement est serré plus le guidage est précis, mais engendre des frottements. La solution qui permet de concilier la précision et le frottement est d'augmenter fictivement la longueur de guidage L>2,5 D ou d'interposer des éléments roulants qui permettent d'annuler les jeux.

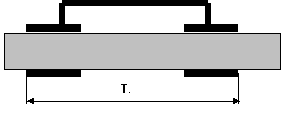

Schéma d'une solution.
